Para instalar una tira de LED con un interruptor de pared, debes seguir un proceso que incluye el uso de un transformador para adaptar el voltaje y la conexión de los cables de forma segura. A continuación, se detalla el proceso paso a paso.
Materiales necesarios
- Tira de LED
- Transformador o fuente de alimentación (verifica el voltaje, generalmente 12V o 24V, según la tira)
- Interruptor de pared
- Cables de conexión
- Conectores rápidos sin soldadura (o soldador, si tienes más experiencia)
- Cinta métrica
- Cinta aislante
- Taladro y broca (si es necesario)
- Tijeras o cúter
Pasos para la instalación
Planificación y preparación

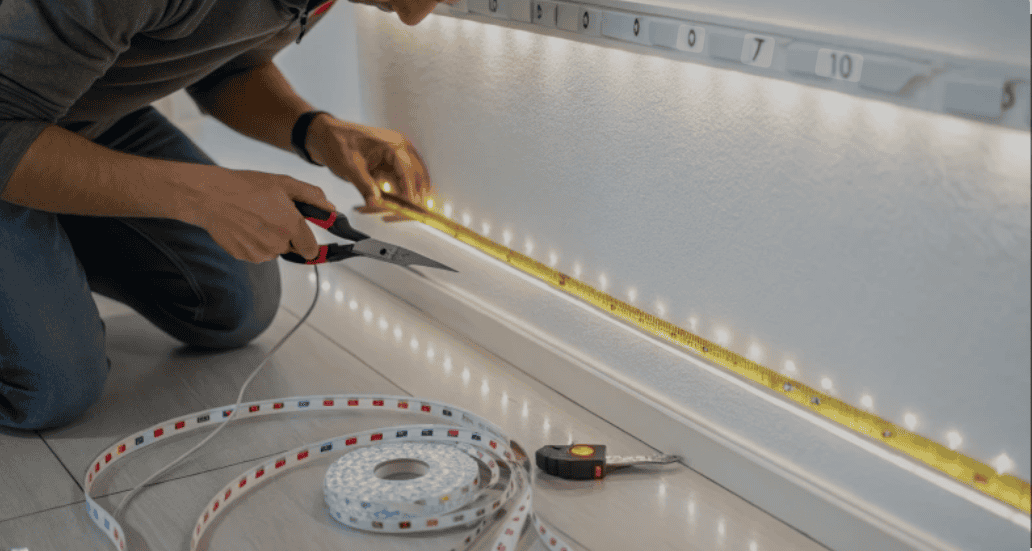

- Mide el área: Usa una cinta métrica para calcular la longitud de tira de LED que necesitas y marca los puntos de inicio y fin.
- Elige el lugar para el transformador: Decide dónde ocultarás el transformador. Puede ser en un falso techo, dentro de un mueble o en una caja de registro.
- Apaga la corriente: Antes de empezar cualquier manipulación eléctrica, apaga la corriente en el panel principal para evitar accidentes.
Conexión de los componentes
- Prepara la tira LED: Si necesitas cortarla, hazlo por los puntos marcados con unas tijeras. Luego, une las secciones con conectores sin soldadura para esquinas o extensiones, asegurándote de alinear los polos positivo (+) y negativo (-).

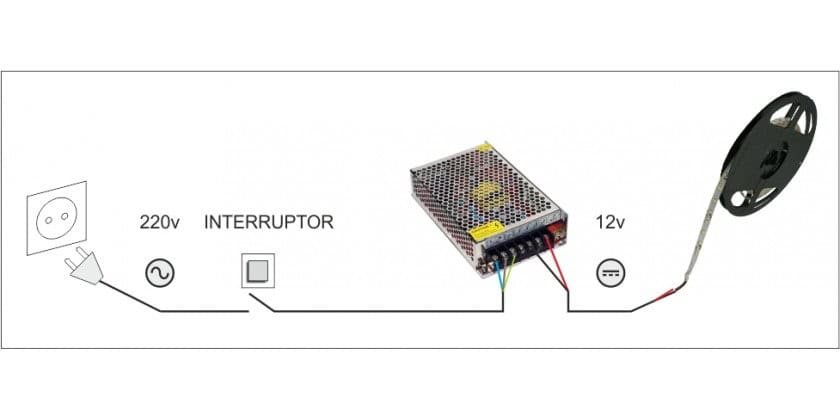

- Conecta la fuente de alimentación: tiene dos partes:
- Entrada (Input) AC: conecta el cable de retorno que llega desde el interruptor de pared al borne donde ponga fase o «l», y al otro borne ira el neutro (azul). Un electricista profesional puede ayudarte si no estás seguro.
- Salida (Output) DC: Conecta los cables de la tira de LED a esta salida, respetando la polaridad (el cable rojo al positivo y el negro al negativo).
Integra el interruptor de pared
- Opción más común: Al interruptor le tienen que llegar dos cables: fase y retorno. El cable de fase puede ser negro, marrón o gris y es el que trae la corriente y el cable de retorno es el que llega hasta uno de los bornes de la fuente de alimentación. del otro borne saldrá el neutro de la instalación (azul).
Montaje y prueba
- Limpia la superficie: Asegúrate de que el área donde pegarás la tira esté limpia y seca. Puedes usar un paño con alcohol para eliminar polvo y grasa.

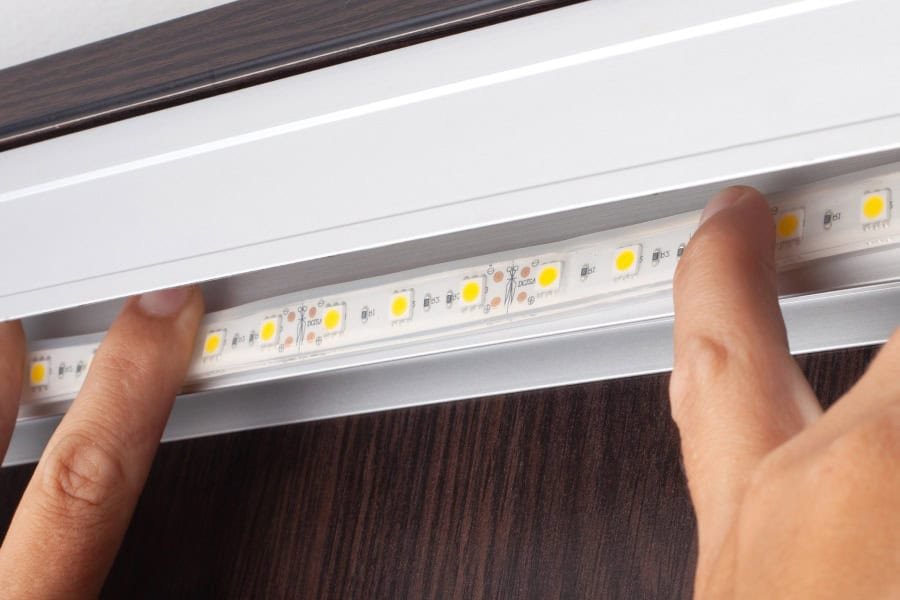

- Pega la tira LED: Retira el protector de la cinta adhesiva de la parte trasera de la tira y pégala firmemente a la superficie. Para una fijación más fuerte, puedes usar clips de montaje, especialmente en techos.
- Prueba la instalación: Una vez que todo esté conectado y fijado, vuelve a encender la corriente en el panel principal y usa el interruptor de pared para comprobar que la tira LED funciona correctamente.
- Acabados: Oculta los cables y el transformador. Si usaste perfiles de aluminio, coloca el difusor de plástico.
Importante: Si no tienes experiencia con instalaciones eléctricas, es recomendable que contactes a un electricista profesional para que realice las conexiones de forma segura.
