La instalación de un automático de escalera debe ser realizada con la máxima precaución, ya que implica trabajar con electricidad. Si no tiene experiencia previa, es recomendable contratar a un electricista profesional.
Medidas de seguridad
Antes de empezar, siga estos pasos fundamentales:
- Corte la corriente: Desconecte el suministro eléctrico en el cuadro general, bajando el interruptor automático correspondiente al circuito de iluminación de la escalera.
- Verifique la ausencia de tensión: Use un multímetro o un detector de tensión para asegurarse de que no haya corriente en los cables antes de manipularlos.
Tipos de instalación

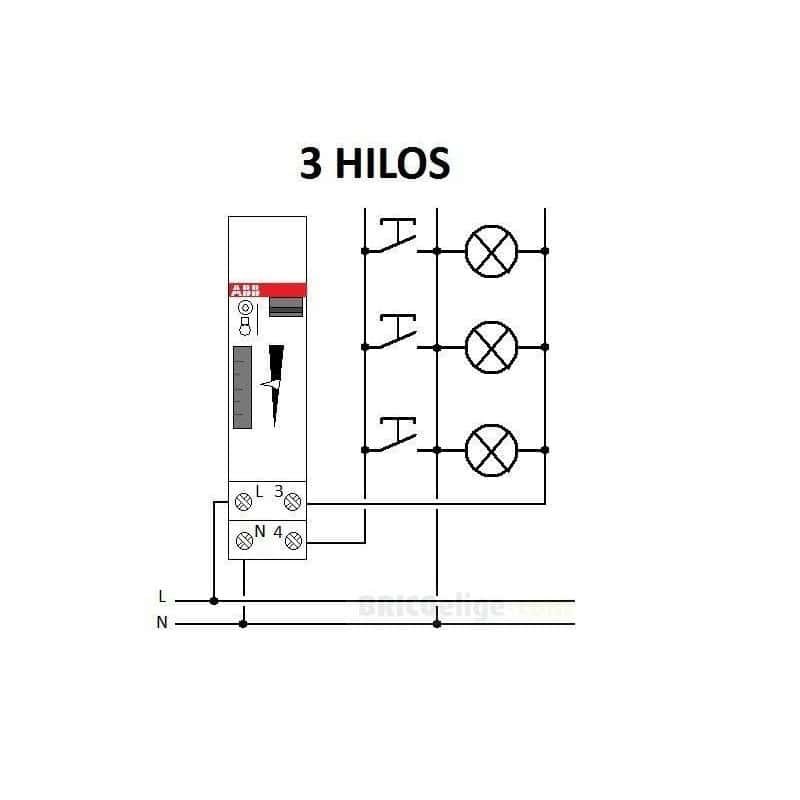

La instalación puede variar según el tipo de automático y la configuración de cableado existente. Los más comunes son los de 3 y 4 hilos.

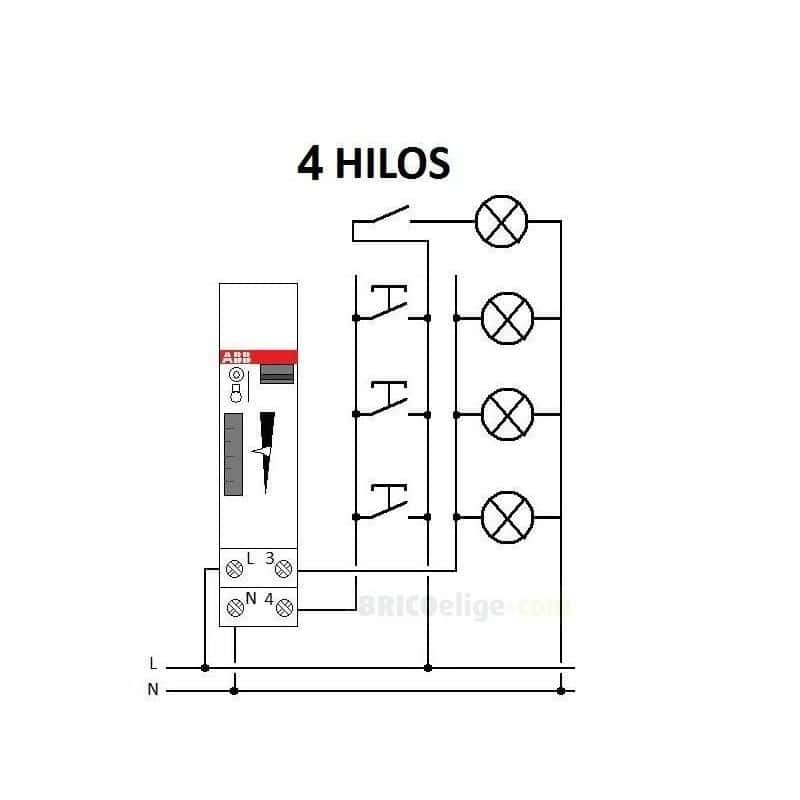

Instalación a 4 hilos
Este método ofrece más flexibilidad, como la opción de añadir pilotos luminosos en los pulsadores.
Cableado:
- El automático se conecta a la fase (cable negro, marrón o gris) y al neutro (cable azul).
- El retorno (cable marrón, negro o gris) va desde el automático a las lámparas.
- La fase se conecta directamente a los pulsadores.
- El pulsador envía un pulso de fase al automático a través de un cable (por ejemplo, blanco o gris).
- El neutro se conecta directamente a las lámparas.
Instalación a 4 hilos
Este método ofrece más flexibilidad, como la opción de añadir pilotos luminosos en los pulsadores.
Cableado:
- El automático se conecta a la fase (cable negro o marrón) y al neutro (cable azul).
- El retorno (cable marrón) va desde el automático a las lámparas.
- La fase se conecta directamente a los pulsadores.
- El pulsador envía un pulso de fase al automático a través de un cable (por ejemplo, blanco o gris).
- El neutro se conecta directamente a las lámparas.
Pasos generales para la instalación
- Montaje del automático: Instale el automático en el cuadro eléctrico, generalmente sobre un carril DIN.
- Cableado: Conecte los cables según el diagrama de instalación proporcionado por el fabricante, siguiendo el esquema de 3 o 4 hilos.
- Conexión de los pulsadores: Conecte los pulsadores en paralelo. Todos los pulsadores operarán el mismo sistema de temporización.
- Conexión de las lámparas: Conecte las lámparas al retorno del automático.
- Ajuste del tiempo: Una vez instalado, configure el tiempo de encendido deseado mediante el potenciómetro o ajuste digital del automático.
- Restablecer la corriente: Vuelva a conectar el suministro eléctrico y pruebe el funcionamiento del sistema.
Consejos adicionales
- Compruebe el esquema: Antes de conectar, revise siempre el esquema de cableado del fabricante.
- Utilice pulsadores: Los pulsadores de timbre son los adecuados para este tipo de instalación, ya que regresan a su posición normal automáticamente.
- Aísle correctamente: Asegúrese de que todas las conexiones estén bien aisladas para evitar cortocircuitos.
