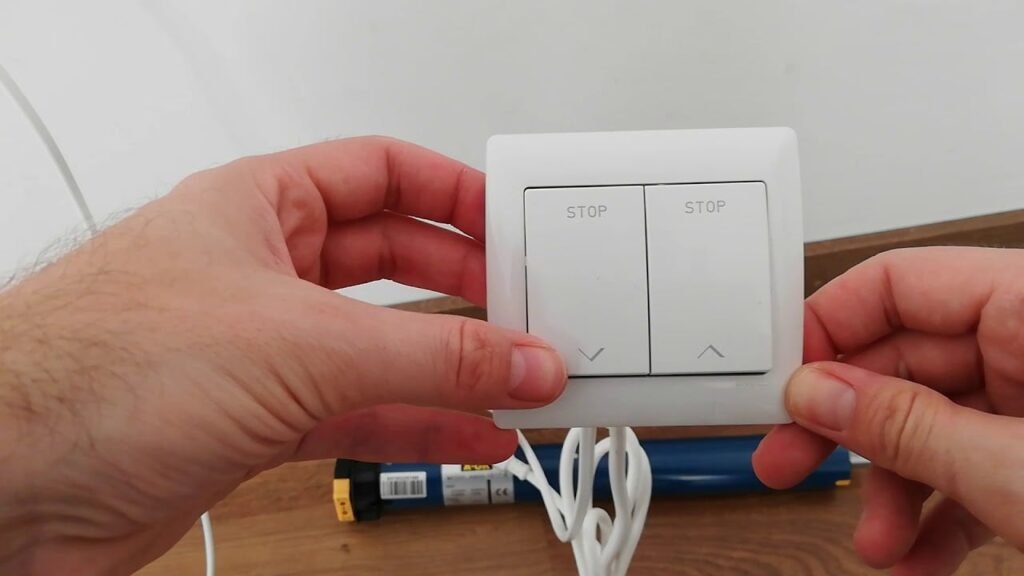

Como instalar un pulsador doble (subida y bajada) para controlar una persiana eléctrica.

Sigue los siguientes pasos para poder instalar de forma correcta un pulsador doble de persiana eléctrica.

Materiales necesarios

Ajusta los topes del motor (si es necesario). En algunos modelos de persiana, si el motor no se detiene automáticamente, puede que necesites ajustar los topes de final de carrera del motor siguiendo las instrucciones específicas del fabricante.

Corta la corriente eléctrica. Lo más importante es desconectar la electricidad en el cuadro general de tu vivienda. Puedes verificar la ausencia de tensión con un polímetro en los cables.

Retira el mecanismo antiguo. Si vas a sustituir un interruptor existente, quita la tapa y desatornilla el mecanismo de la caja empotrada.

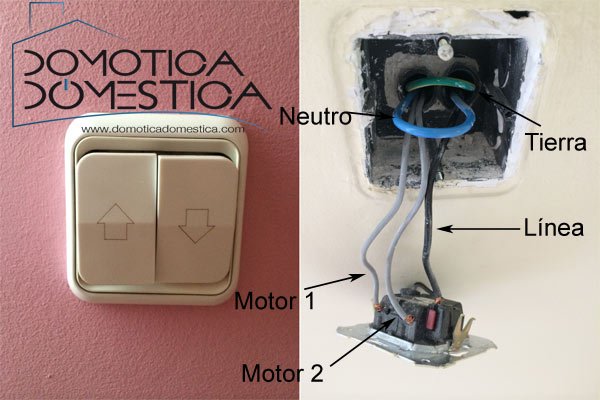

Identifica los cables. Del motor de la persiana saldrán varios cables. Generalmente, encontrarás:

Fase (L): Cable de alimentación, suele ser de color marrón o negro.

Neutro (N): Suele ser de color azul.

Toma de tierra (E): Suele ser de color verde y amarillo.

Cable de subida: Cable que activa la subida de la persiana, por ejemplo, negro.

Cable de bajada: Cable que activa la bajada de la persiana, por ejemplo, gris.

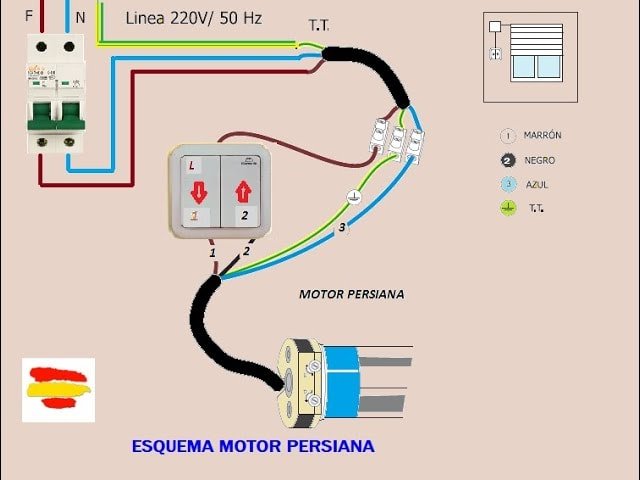

Realiza las conexiones:

Conexión de la fase: Conecta el cable de fase (marrón, gris o negro) que viene de la red eléctrica al borne común del pulsador (marcado como «L» o con una flecha hacia arriba y abajo).

Conexión del motor:

Conecta el cable de subida del motor al borne de subida del pulsador (a menudo marcado con una flecha hacia arriba).

Conecta el cable de bajada del motor al borne de bajada del pulsador (a menudo marcado con una flecha hacia abajo).

Conexión del neutro y la tierra: Los cables de neutro (azul) y de tierra (verde-amarillo) se conectan directamente a la red eléctrica sin pasar por el pulsador. Puedes unirlos en la caja con una regleta de conexión.

Monta el mecanismo. Una vez todas las conexiones estén seguras, atornilla el mecanismo del pulsador en la caja de empotrar.

Coloca el embellecedor. Pon la tapa frontal o el embellecedor del pulsador, asegurándote de que encaje correctamente.

Reconecta la corriente y prueba. Vuelve a conectar el interruptor automático en el cuadro eléctrico. Pulsa el botón de subida para comprobar el correcto funcionamiento y, a continuación, el de bajada.

Utiliza herramientas aisladas. Asegúrate de que tus destornilladores y otras herramientas estén aisladas para protegerte de posibles descargas eléctricas.

Si no estás seguro, contrata a un profesional. La manipulación de la red eléctrica conlleva riesgos de electrocución e incendio.

Verifica las instrucciones del fabricante. Los esquemas de conexión pueden variar ligeramente según la marca del pulsador y el motor. Siempre revisa el manual del producto.
